[點晴永久免費OA]14款釋放設計潛能的免費CAD軟件
當前位置：點晴教程→點晴OA辦公管理信息系統
→『 經驗分享&問題答疑 』

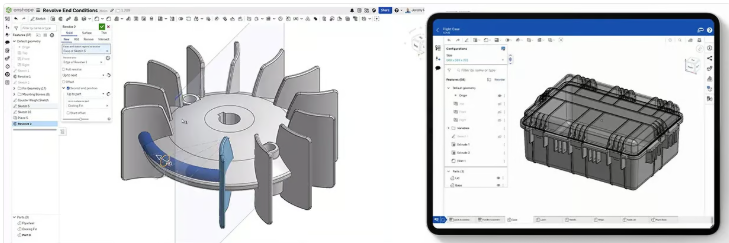

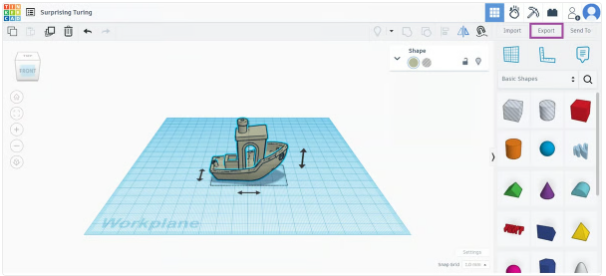

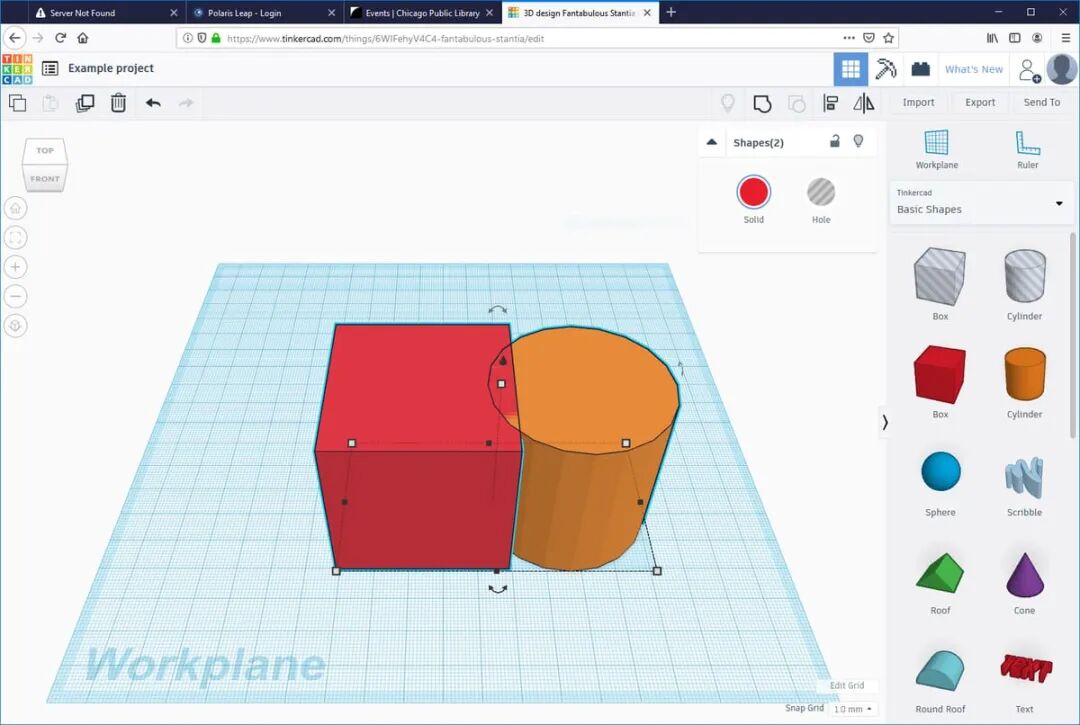

幸運的是，對于專業和業余設計師來說，免費CAD軟件隨處可見。不幸的是，鑒于CAD程序之間的差異，選擇合適的軟件可能頗具挑戰性。它們獨特的界面使得在不同軟件之間切換成為一項挑戰。 在此，我們列出了我們真正喜愛的五款免費CAD軟件（排名不分先后），以及另外五款值得一試的替代品。我們既介紹流行的付費商業軟件的免費版本——描述它們在用途、功能或兩者兼有的限制——也介紹完全免費、無附加條件的程序。 01 憲法 易用性 TinkerCAD完全基于網絡，這意味著它不需要任何下載或安裝。它直接在瀏覽器中運行，可以從任何能上網的電腦上訪問。TinkerCAD支持導出STL和OBJ格式，這兩種格式廣泛用于3D打印。這使得將設計直接傳輸到3D打印機變得容易。 頂級免費功能 電子電路仿真：TinkerCAD還包含一個"電路"功能，允許用戶設計和仿真簡單的電子電路。這對那些對電子和微控制器感興趣的人來說是一個很棒的工具。你還可以使用Arduino組件，并模擬它們在真實電路中的行為。對于學習如何使用微控制器進行編程和設計的初學者來說，它非常完美。該軟件包括用于創建電路的虛擬面包板，以及一個集成的代碼編輯器，可以直接在平臺上編寫、測試和調試你的Arduino代碼。 可視化編程：TinkerCAD的"代碼塊"功能允許用戶使用類似Scratch的基于塊的編程界面創建3D模型。這是一種有趣且互動的方式，可以在創建設計的同時學習編程概念。使用代碼塊，用戶可以通過代碼控制設計，從而實現參數化設計，其中某些特征可以通過代碼動態調整。 直接打印集成：TinkerCAD與多家3D打印服務商合作，可以輕松地將設計直接從平臺發送打印。在TinkerCAD中，創建和為3D打印準備設計的過程非常簡化，尤其適合初學者。 實用性 TinkerCAD完全免費，沒有隱藏費用或訂閱計劃。它是尋求簡單、易用CAD工具的教育工作者、愛好者和學生的理想選擇。 可擴展性 TinkerCAD并非為滿足專業或工業級項目的高度可擴展性而設計。它作為一款對初學者友好的易用工具表現出色，但在處理更復雜、大規模或專業級設計時，其能力有限。 最適合：入門級CAD工具，提供一種簡單、有趣的方式來開始3D設計、電子電路和編程。 獲取方式： https://www.tinkercad.com/ 02 Onshape 免費版本比你想象的要強大得多，并且絕對涵蓋了所有CAD基礎知識，包括完整的3D參數化建模、裝配和工程圖。此外，你可以在任何地方通過任何設備或瀏覽器訪問它。免費的代價是，它僅限個人非商業用途，且所有文檔都是公開的（任何人都可以查看），所以不要在這里開發你的新產品原型。 不過考慮到這一點，Onshape的"免費計劃"仍然是一個出色的開發和CAD編輯工具。你可以導入STL或3MF文件進行編輯。 Onshape提供的免費服務不止免費計劃。還有一個僅限受邀者的"創作者計劃"，面向教育工作者、影響者和圍繞Onshape創作內容的高級用戶。被接受的創作者可能會獲得軟件使用方面的特權，并可以通過Onshape品牌的YouTube內容賺錢。 如果你迷上了這款軟件，可以升級到付費版本，以獲得一個強大、云原生、專業級的平臺，包括面向專業人士的仿真、渲染和企業分析功能。 易用性 如果你以一個不熟悉CAD程序的用戶身份登錄Onshape，一開始可能會感到有些不知所措，但請直接前往"學習中心"。在這里，你可以找到自定進度的學習資料、課程、實時指導、認證和一個新的AI顧問（測試版）。老實說，這樣一個擁有如此強大工具集的強大工具，僅僅通過瀏覽器就能使用，并且擁有如此多的學習選項，確實令人印象深刻。 頂級免費功能 實時協作：除了龐大的社區，免費用戶還可以使用許多Onshape企業級功能，這些功能使協作變得容易。免費用戶啟用了實時協作功能，這意味著你和合作設計師可以實時編輯、注釋、標記等等——這對于遠程完成工作非常有幫助。 設計分支與合并：如果同時實時編輯讓你感到有些壓力，你可以隨時創建設計分支，并在之后將更改合并回原始設計。這是嘗試模型修改的好方法，而無需承擔日后撤銷大量更改的風險。而且，如果一切順利，你只需將這些更改應用于原始設計，你的整個團隊就會看到更新。 實用性 Onshape Free讓你相對無限制地訪問一個高價、高度專業的程序，適用于復雜的工程和產品設計——但僅限于非商業活動。幸運的是，其面向大型設計團隊的協作功能也使其成為免費用戶遠程協作的絕佳工具，如果你的設計無論如何都是開源的，這將是一個很好的選擇。另一個優點是軟件網站上有大量的教程和資源。 可擴展性 不幸的是，從Onshape Free升級到付費層級可能是一劑難以下咽的苦藥。想專業地使用你已經熟悉的軟件？商業用途的標準版計劃起價約為每年1500美元，更高級別的計劃適用于企業需求。這本質上只是為了擁有你自己作品的版權。 最適合：通過一個強大的、基于瀏覽器的參數化設計程序，設計從簡單形狀到機械零件和復雜物體的任何東西。 獲取方式： https://www.onshape.com/en/products/free?rot-lh=61892 03 FreeCAD 我們最喜歡FreeCAD的一點是其開源參數化建模能力，它在所有主要CAD任務中都表現出色，包括產品設計、機械工程和建筑。 易用性 FreeCAD的界面不如Autodesk的Fusion等軟件用戶友好，因為它是模塊化且基于工作臺的，這可能會讓不習慣這種模式的新用戶感到困惑。如果你還不熟悉CAD工作流程，你應該為學習曲線做好準備，并觀看一些面向初學者的界面教程，這些教程將向你介紹最重要的功能。 如果你已經是中級CAD用戶，你將能夠根據自己的偏好定制用戶界面，并在這款開源軟件中發現數量驚人的高級功能。 頂級免費功能 Python集成：FreeCAD的頂層是用Python構建的，并且內置了使用Python定制程序的功能。如果你覺得自己擅長寫點代碼，FreeCAD隨時準備等你來定制你的設計體驗——從用戶界面到宏，一直到編程你自己的工具。 2D繪圖：令人驚訝的是，2D繪圖通常是CAD程序的付費功能。根據原理圖進行工作可能非常方便，所以如果你處理大量復雜設計，它很快就會成為一個令人垂涎的功能。幸運的是，FreeCAD可以滿足你處理各種尺寸的需求。 OpenSCAD工作臺：FreeCAD的OpenSCAD工作臺允許你導入和處理OpenSCAD模型。雖然它沒有復制OpenSCAD的完整腳本環境，但它為熟悉基于代碼建模的人提供了有用的互操作性。請記住，要使用此功能，需要安裝OpenSCAD——但它也是免費且開源的。 實用性 值得注意的是，FreeCAD也具備一些CAM功能。它包含一個"路徑工作臺"，用于基本的CAM操作，比如為CNC機床生成G代碼。雖然不如Fusion的CAM功能先進，但它足以勝任許多創客級別的任務。 作為一個完全開源的程序，FreeCAD確實是毫無附加條件的。你的項目可以自由用于商業用途，也沒有任何條款和條件會在日后給你設置陷阱。如果你正在為小企業尋找一款經濟實惠、高質量且相對容易上手的CAD程序，一定要試試它。一個缺點可能是它的更新頻率不如其他程序那么高。 可擴展性 由于FreeCAD是免費且開源的，目前還沒有太多的擴展性可言，雖然沒有可供升級的商業版本，但FreeCAD通過不斷增長的社區開發插件和工作臺生態系統進行擴展，這些都可以通過插件管理器獲得。 你下載后就能完全、無限制地訪問該程序。而且它能跟上你的技能發展。該軟件可以通過社區插件進行升級，所以隨著你的CAD技能提高，只需看看插件管理器提供了什么——很可能你能夠通過社區已有的產品來調整你的體驗，與最昂貴的軟件相媲美。如果不行，你隨時可以用Python自己定制。 最適合：通過本地安裝的程序進行無附加條件、免費且開源的設計。 獲取方式： https://www.freecad.org/ 04 Designcenter Solid Edge 社區版包括零件建模、裝配設計、鈑金和曲面工具。你還可以使用尺寸標注工具創建2D圖紙，并為增材制造準備設計。 西門子慷慨地提供了功能豐富且特性齊全的社區版，同時為教師和學生提供免費的完整版本。遺憾的是，Designcenter Solid Edge僅適用于Windows。在社區版中創建的文件可以導出為STL、STEP等格式。但是，它們會在2D圖紙上包含水印，并且社區版的文件無法在商業版本中打開，這對于協作或擴展可能是個問題。 如果你想獲得Designcenter Solid Edge最新的AI驅動生產力工具、深入的仿真和協作功能，你需要購買商業版。 易用性 Designcenter Solid Edge在CAD軟件用戶中以易于使用而享有盛譽，其免費層級 Designcenter Solid Edge 社區版為有經驗的CAD用戶提供了許多高級功能。但是，盡管該軟件背后的公司西門子已經很好地簡化了大多數流程，但它可能并非最適合初學者。有一些批評指出該軟件的某些操作步驟比應有的更復雜——陣列命令就是這樣一個領域，但Solid Edge 2025引入了一個新的"快速陣列命令"，旨在使陣列操作更容易、更快捷。 與某些CAD軟件不同，Designcenter Solid Edge對其導出的限制較少（盡管你無法在商業版軟件中打開你的文件）。你可以導出多種行業中常用的文件格式，但文件會被標記并鎖定為社區版，你無法將在免費版中創建的那些文件升級到商業版路徑。 頂級免費功能 同步技術：Designcenter Solid Edge使用一種稱為"同步技術"的方法，這直接關系到其軟件中使用的3D建模方法。簡而言之，這項技術允許你修改3D模型的形狀，而無需其歷史記錄或草圖，并使你能夠在參數化建模和直接建模之間切換。有了它，你應該能夠調整裝配體中的單個組件，而不會搞亂它所屬的整個模型。許多人認為它能因此提供更優越的工作流程。 仿真：與付費版本相比，該軟件具有有限或基本的仿真功能，但足以讓你對模型進行運動、振動、溫度和應力等方面的測試。大多數CAD工具僅在有償的情況下提供仿真功能。 3D打印功能：對于3D打印愛好者，Designcenter Solid Edge具備專用于3D打印的工具，采用最新的制造技術，并針對該領域通常復雜的幾何形狀進行特殊準備。方便的是，你可以直接從軟件中進行打印。 實用性 如果你是一位有經驗的CAD用戶，并且只是出于興趣、研究或家庭設計而使用這款軟件，那么Designcenter Solid Edge的免費社區版為你提供了很多功能。任何CAD知識水平低于中級的人一開始可能會覺得有點令人生畏，但西門子的免費培訓材料肯定會幫助你更好地理解Designcenter Solid Edge的功能。 Designcenter Solid Edge的社區版僅限個人使用，所以只要你不打算用該軟件來賺錢，就可以免費使用。如果到了你認為自己有了可以開展的業務想法時，西門子表示，一些初創公司有資格獲得Solid Edge Premium的一年免費訂閱。 可擴展性 如果你的需求已經超出了社區版，有幾個功能各不相同的Solid Edge訂閱，但基本的"Solid Edge設計和制圖 XaaS"每月花費110美元，是你可以開始的地方。 "設計和制圖"提供基本的零件和裝配設計能力。如果需要更多功能，"Solid Edge Foundation"擴展到鈑金結構、焊接件和框架，并被描述為"......包含3D CAD應用程序和支持的完整軟件包。""Solid Edge Classic"和"Solid Edge Premium"是為更高級的用戶和需求而構建的，其中Classic版本具備KeyShot渲染和基本FEM仿真，而Premium版本提供完整的FEM仿真、線束和管道設計能力。 最適合：機械、電氣和工程設計；至少具備中級CAD知識基礎的學生和愛好者。 獲取方式： https://solidedge.siemens.com/en/solutions/users/hobbyists-and-makers/ 05 Fusion 免費的個人使用版本讓你可以長期試用，看看是否愿意支付仍然可以接受的每月85美元來獲得完整版本，這仍然很劃算。 易用性 對于如此先進和強大的軟件來說，Fusion出奇地易于上手，即使對于新用戶也是如此。它的工具欄是根據你選擇的工作流程而變化的上下文相關工具欄，因此當你在設計、渲染、動畫制作或使用該軟件進行任何其他操作之間切換時，你不會面對一大堆陌生和不相關的工具。所有菜單都可以自定義，因此當你逐漸掌握要領時，可以根據自己的偏好更改它們。 這種簡單的菜單使得Fusion對新手非常友好，但這并不意味著這款軟件沒有學習曲線。如果這是你的選擇，花些時間熟悉熱鍵和右鍵菜單——兩者都會派上用場。 頂級免費功能 原生計算機輔助制造（CAM）：如果你正在拓展視野到CNC領域，Fusion也能滿足你。該軟件原生集成了CAM，省去了導入/導出的麻煩以及使用另一個程序的麻煩。如果你不熟悉加工，CAM就相當于CNC領域的切片軟件，用于為你的設計生成G代碼。 多樣的設計方法：Autodesk似乎將所有類型的CAD都塞進了Fusion。我們真的不確定它還缺什么。你可以將其用于直接建模、參數化建模、細分建模等等。它無疑是免費CAD軟件中最好的全能選手。 協作與云：即使是本地軟件，Fusion也利用云功能來更好地運行并簡化協作和存儲等事宜。作為免費用戶，你可以由Autodesk存儲10個活動設計（非活動設計無限量），并通過公開可訪問的鏈接共享你的設計，供其他用戶發表評論和標記。 實用性 Fusion免費許可對愛好者來說的主要缺點是非商業協議。通過免費使用Autodesk的軟件，你同意這僅限于個人使用，也就是說，你不能設計任何將要出售的東西。盡管許多最先進的功能在免費許可中被屏蔽了，但你可以訪問任何典型愛好者在現代、更新、專業質量的軟件中可能希望獲得的幾乎所有功能。 可擴展性 如果你的CAD技能使你的設計超出了個人用途，付費的Fusion許可將花費你每月85美元或每年680美元，但年度許可經常打折，低至每月43美元。付費版本可以訪問該軟件最先進的功能，包括通過Autodesk強大的云計算處理的衍生式設計；允許你在靜態應力、熱分布、模態頻率和其他應力下虛擬測試設計的仿真功能；以及多用戶管理，以便你可以與他人協作。 值得注意的是，符合條件的初創公司也可以以相當大的折扣將Fusion用于商業用途。對這些實體有更嚴格的要求和義務——風險投資、天使投資或自籌資金狀態，以及專注于設計或制造實體產品——但提供了商業活動的條款。 最適合：從簡單工具到復雜機械的非商業項目。 獲取方式： https://www.autodesk.com/products/fusion-360/overview?cjdata=MXxOfDB8WXww&AID=13242596&PID=8339877&SID=xid-fr1772176003323gbb&cjevent=e081ff4613aa11f1800f00920a18b8fb&affname=8339877_13242596 06 Blender 你可以直接將Blender模型導出為STL和3MF文件用于3D打印。 這款免費開源的程序已被專業人士用于制作大預算動畫電影，并擁有令人眼花繚亂的功能，包括一些非常有趣的功能，如流體和煙霧模擬、粒子模擬、軟體模擬、雕刻、攝像機跟蹤和合成。 Blender在這份清單中脫穎而出，因為它并非真正為工程應用而設計。如果你希望從事機械工程、建筑、產品設計或類似領域，你可能會更適合使用本清單中其他更專業的程序。話雖如此，它是一款極其多功能的程序，當然也可以用于這些應用。 該軟件擁有最高質量的免費基礎之一，并且幾乎針對你能想到的任何CAD應用（包括參數化建模）都有大量的插件可用。如果你主要想做藝術性的3D建模，但希望也能進行更側重于工程的CAD工作，Blender是一個很好的選擇。然而，學習曲線有點陡峭。 最適合：專業的3D建模師、3D設計師和游戲開發者。也對藝術性設計感興趣并希望有一定靈活性的愛好者。 獲取方式： https://www.blender.org/ 07 LibreCAD 關于LibreCAD另一個有趣的地方是，它提供超過30種語言版本，并支持macOS、Windows和Linux跨平臺。 LibreCAD滿足了大多數常見的繪圖需求，但其功能不會讓你感到不知所措。用戶界面簡潔明了，使其成為適合初學者的CAD程序。對于更高級的用戶，除了免費之外，還有一些吸引人的功能使LibreCAD成為一個可行的選擇。因為LibreCAD是開源的，它可以被更改、改編和定制，以適應你自己的3D建模需求。還有一個專注的社區，繼續提供廣泛的文檔，為所有經驗水平的用戶提供他們可能需要的信息。 最適合：希望擁有特別輕量級程序，并且不介意犧牲完整的3D界面或渲染的各種技能水平的用戶。 獲取方式： https://librecad.org/ 08 OpenSCAD OpenSCAD以構造實體幾何（CSG）和2D輪廓的拉伸為中心。其用戶界面只顯示代碼，所以你無法實時看到你正在設計什么，這對藝術類型的人來說將是一場噩夢，但對代碼戰士來說卻是夢想成真。 OpenSCAD涉及陡峭的學習曲線，這意味著它肯定不適合所有人，但對于那些熱衷于看到自己的代碼在屏幕上和3D打印機內部變為現實的建模愛好者來說，它是一款免費的CAD軟件。 最適合：鐵桿程序員。 獲取方式： https://openscad.org/ 09 SketchUp Free 付費版本主要由建筑師、景觀設計師和室內設計師使用，但是，作為一款用于3D打印的建模軟件，它相對簡單、有趣且可預測。該軟件背后的公司Trimble的主要收入來自該程序的完整版本Pro和Studio，但免費版本足以讓你入門。但是，與許多軟件的免費版本一樣，Trimble的使用條款規定該軟件不能用于商業目的。所以，如果你為你的模型獲得報酬，請另尋他處或者付費。 誠然，免費版本的功能受限程度甚至比Fusion還要高得多，但你可以使用基于網絡瀏覽器的模型創建功能、10 GB的云存儲空間來存儲你的模型，以及有限訪問預建3D模型的3D倉庫，這樣你就不必從頭開始。還有一個為擁有G-Suite for Education或Microsoft Education賬戶的中小學提供的免費版本，以及為高等教育和非營利組織提供的深度折扣版本。 免費版本的用戶界面已更新，以更接近桌面版SketchUp（使新用戶的過渡更容易）。大多數標準的建模命令（推/拉、偏移、卷尺、旋轉等）都可以直接在網頁版中使用——這方面已得到改進，使其感覺更像桌面版體驗。 最適合：建筑、景觀設計，或在制造前設置場景以在代表性的3D虛擬空間中查看模型，以及3D建模。 獲取方式： https://www.sketchupchina.com/ 10 DesignSpark Mechanical DesignSpark的基礎版本是免費的，但可以升級到Creator或Engineer付費訂閱計劃以獲取高級功能。一個優點是DesignSpark訂閱計劃允許商業用途。雖然基礎的Explorer計劃是免費的，允許你進行3D建模和導出STL，但它可能不包括導入所有CAD格式、高級工程圖創建或其他專業功能——這些通常在付費的Creator或Engineer層級中（例如STEP/IGES導入/導出、更高級的制圖）。 獲取方式： https://www.rs-online.com/designspark/mechanical-software 11 SolveSpace 2.1及更高版本可在Windows、Linux和macOS上運行。最新的官方穩定版本是3.1版（2022年6月）。SolveSpace支持對實體進行布爾運算，并可以STEP和STL等常用格式導出模型，用于制造和3D打印。 獲取方式： https://solvespace.com/index.pl 12 BRL-CAD BRL-CAD基于構造實體幾何（CSG）建模方法，其中復雜對象是通過布爾運算組合數學定義的原始形狀來構建的。這使得它在精確技術模型、計算幾何和仿真工作方面特別強大。 該軟件包括廣泛的技術工具集，包括交互式幾何編輯器、用于渲染和幾何分析的內置光線追蹤、網絡分布式幀緩沖支持以及廣泛的腳本功能。它還提供支持科學和分析工作流程的圖像處理和信號處理實用程序。 雖然功能極其強大且精確，但BRL-CAD并非設計為消費級或初學者友好的CAD程序。它的界面和工作流程比現代的、面向視覺的CAD工具更偏向命令驅動和技術性，這可能使新手難以學習。 BRL-CAD非常適合工程分析、研究和仿真，但模型在用于典型的3D打印或基于網格的工作流程之前，通常需要轉換或清理。 獲取方式： https://brlcad.org/ 13 LeoCAD 獲取方式： https://www.leocad.org/ 14 BlocksCAD 獲取方式： https://www.blockscad3d.com/ 閱讀原文： 該文章在 2026/3/9 12:07:17 編輯過 |
